Auswertung komplexer Messreihen

Im Fall von unbeabsichtigten Krafteinwirkungen an Strukturen in Verbindung mit deren Schädigung, bestimmen zwei wesentliche Schäden die Auswertung. Zum einen mit bloßem Auge sichtbare Schäden, zum anderen versteckte Schäden, die erst nach intensiver Untersuchung hervor kommen. Hierbei sind es nicht nur Schäden in Form von Rissen die z.B. mit einer rot-weiß oder UV Prüfung sichtbar gemacht werden. Es sind vor allen Dingen kleinere, geometrische Veränderungen in den Strukturen. Um diese Veränderungen bewerten zu können, ist ein intensives Vermessen der Geometrien erforderlich. Ein Abgleich von Ursprungsmessung bei Auslieferung zu Vermessung am geschädigten Objekt ist wichtig, kann aber oft nicht durchgeführt werden. Hierzu ist ein Auswertverfahren entwickelt worden, welches geometrische Veränderungen auf einfache Art und Weise abbildet. Dies ist schnell vor Ort einsetzbar und schafft einen ersten Überblick.

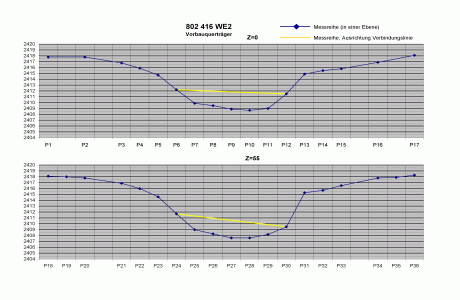

Messdiagramm für diverse, geometriache Analsysen

Um Veränderungen genauer zu analysieren, werden danach die Messpunkte in ein 3D CATIA V5 Modell übertragen. Da es sich oft um kleinere, auch im CAD Modell schwer erkennbare Dimensionen handelt, kann zu jeder Zeit eine beliebige Überhöhung eingestellt werden.

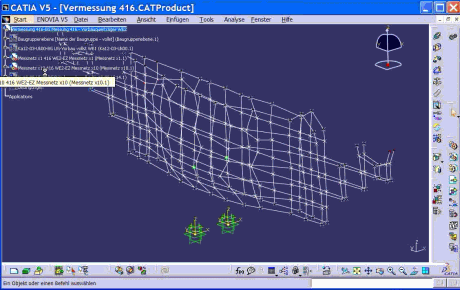

überhöhtes Messraster zur vereinfachten Analyse, Animation der Messpunkteintegration in CATIA V5 - Bild anklicken

In Regelfall ist die geometrische Umgebung zur Beurteilung wichtig. Dazu werden die Messpunkte in Relation zur Konstruktion gesetzt. Eine Überganbe an ein FEM System wird dadurch deutlich vereinfacht und die Analyse beschleunigt.

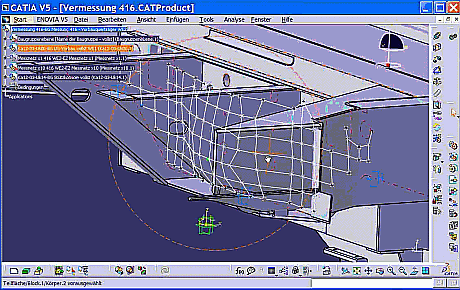

überhöhtes Messraster mit 3D Geometrie, zur Animation Bild anklicken
