Kupplungsmaul ICE3, Vorrichtungen, Lehren |
 |
|
| |
| |
|
Die Reparatur umfasste die Konstruktion der Ersatzteile am Wagen- kasten, die Lehren zum gezielten Heraustrennen der schadhaften Aluminiumteile und die Abspannvorrichtung des Kupplungsmauls. Zusätzlich war hier eine Fertigungsbetreuung durch den Auftraggeber erwünscht. Erschwerend kam hinzu, dass eine serientaugliche Lösung erstellt werden musste, da dieser Schaden auf viele Fahrzeuge zutraf. Genauigkeit und ein hohes Fertigungstempo am Fahrzeug waren gefordert.
Die Fertigung der Ersatzteile, Vorrichtungen und Lehren wurde durch uns erbracht, um eine wesentliche Projektbeschleunigung zu erzielen. |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

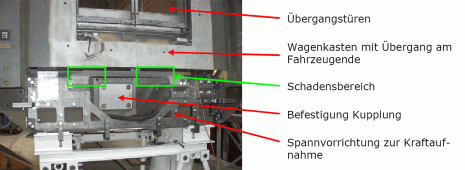

Übersicht am Wagenende mit Spannvorrichtung | |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

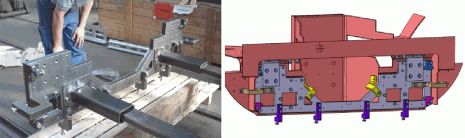

Spannvorrichtung, 3D Konstruktion | |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

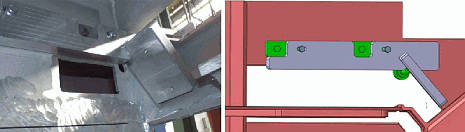

Ansicht innerhalb des Kupplungsmauls, Sägeauflage für Bepo-Säge | |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

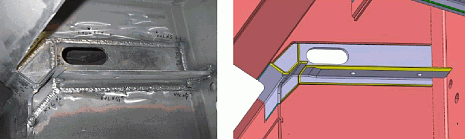

Ansicht innerhalb des Kupplungsmauls, eingeschweißtes Ersatzteil | |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

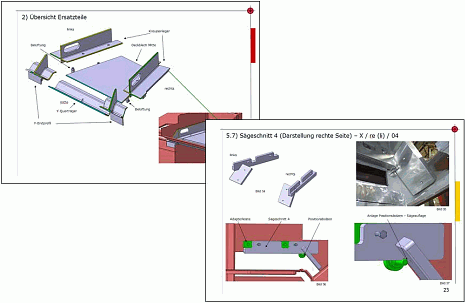

Arbeitsanweisung mit 41 Seiten zum genauen Ablauf und Austausch der Ersatzteile, sowie der Handhabung der Sägeauflagen (14 Sägelehren) |
|
|
|
|
